整車型號:CLW5160GPSZD6
底盤型號：DFV1163GP6DJ
底盤配置：
軸距3950 發動機：玉柴180
變速箱：陜齒法士特小8檔（帶取力器）
輪胎：輪胎9.00R20/16PR 鋼絲胎
油箱：油箱160L鐵質
駕駛室：東風專底D3S溫莎白
其他配置：電動門窗、遙控鎖、原裝空調、氣囊座椅、多功能方向盤、ABS 、2.7T前橋、后橋8T，250大梁。
上裝配置：
新款3.0版本涂裝，罐體實際容積12方，材質:罐體采用Q235，隔板厚度3mm,罐體碳鋼厚度4mm，封頭厚度5mm，大口徑直通球閥，灑水功能：前沖、后灑、測噴。
可選裝鋁合金三通，加粗主管道（76）
選裝鑄鋁管接件：鋁合金彎頭三通、鋁合金法蘭三通、鋁合金泵出口四通、鋁合金泵進口直通，模具一次性壓鑄成型，無焊縫，避免漏水，標準化設計，互換性好，方便維修換件，鋁合金材質更輕量化，美觀實用，提升產品檔次。
整車技術參數表：
程力威牌CLW5160GPSZD6型綠化噴灑車
|
【整車技術參數】 |
|||
|
產品商標 |
程力威牌 |
公告批次 |
387（擴展） |
|
產品名稱 |
綠化噴灑車 |
產品型號 |
CLW5160GPSZD6 |
|
總質量(Kg) |
16000 |
罐體容積(m3) |
9.66 |
|
額定載質量(Kg) |
9205,9270 |
外形尺寸(mm) |
8390,7840,8250,8150, 7700,7600,8990,8440, 8850,8750,8300,8200× 2550×3250 |
|
整備質量(Kg) |
6600 |
貨廂尺寸(mm) |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
2,3 |
鞍座最大載質量(Kg) |
|
|
接近角/離去角(°) |
18/13 |
前懸/后懸(mm) |
1440/2450,1300/2450,1200/2450 |
|
軸荷(Kg) |
5600/10400 |
最高車速(Km/h) |
89 |
|
備注 |
1.罐體總容量為9.66立方米,罐體有效容積為9.20立方米。2.整車長/軸距/前懸對應關系為(mm):8390/4500/1440;8250/4500/1300;8150/4500/1200;7840/3950/1440;7700/3950/1300;7600/3950/1200。罐體尺寸(長×長軸×短軸)為(mm):4800×2200×1330;4300×2250×1450。額定載質量與準乘人數對應關系為:9205kg/3人,9270kg/2人。3.防護材料:Q235B碳鋼,連接方式:左右側面防護與副梁均采用焊接連接,后下部防護與車架采用焊接連接,后部防護斷面尺寸(mm):150×50,后部防護離地高度(mm):480。4.ABS型號/生產廠家:3631010-C2000/東科克諾爾商用車制動系統(十堰)有限公司,ABS-E 4S/4M/威伯科汽車控制系統(中國)有限公司。5.專用裝置:罐體,主要用于路面灑水及園林綠化。6.隨底盤選裝駕駛室,選裝新款上裝外觀,選裝側防連接件樣式,選裝燃油箱,電瓶,尿素罐,儲氣筒左右安裝位置,選裝罐體涂裝樣式,選裝上走道樣式,選裝新款后部平臺樣式,選裝進出水口樣式,選裝霧炮樣式,選裝駕駛室踏板樣式。7.選裝前沖智能水炮。當選裝前沖智能水炮時,新增前伸為600mm,整車長/軸距/前懸/前伸對應關系為(mm):8990/4500/1440/600;8850/4500/1300/600;8750/4500/1200/600;8440/3950/1440/600; 8300/3950/1300/600;8200/3950/1200/600。8.選裝新款側后防護外觀樣式,連接方式均為螺栓連接。 |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
DFV1163GP6DJ |
底盤名稱 |
載貨汽車底盤 |
|
商標名稱 |
東風牌 |
生產企業 |
東風商用車新疆有限公司 |
|
軸數 |
2 |
輪胎數 |
6 |
|
軸距 (mm) |
3800,3950,4200,4500,4700,5100 |
||
|
輪胎規格 |
9.00R20 16PR,10.00R20 16PR,10.00R20 18PR,275/80R22.5 18PR |
||
|
鋼板彈簧片數 |
8/10+8,3/4+3,3/10+8,8/10+7 |
前輪距(mm) |
1810,1880,1920,1940,1965,1910 |
|
燃料種類 |
柴油 |
后輪距(mm) |
1800,1820,1860 |
|
排放依據標準 |
GB17691-2018國Ⅵ |
||
|
發動機型號 |
發動機生產企業 |
排量(ml) |
功率(Kw) |
|
YCS04180-68 YCY30165-60 D30TCIF1 D25TCIF1 YCS04200-68 D4.0NS6B170 D4.0NS6B195 D43TCIF1 YCS04220-61A YCY30170-60 YCS04220-66 YCS04200-66 DDi47E240-60 DDi47E225-60 YCY30180-66 YCY30200-66 |
廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 昆明云內動力股份有限公司 昆明云內動力股份有限公司 廣西玉柴機器股份有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 昆明云內動力股份有限公司 廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 東風商用車有限公司 東風商用車有限公司 廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 |
4156 2970 2977 2499 4156 4000 4000 4296 4295 2970 4295 4295 4750 4750 2970 2970 |
132 121 125 110 147 125 143 151 162 125 162 147 177 166 132 145 |

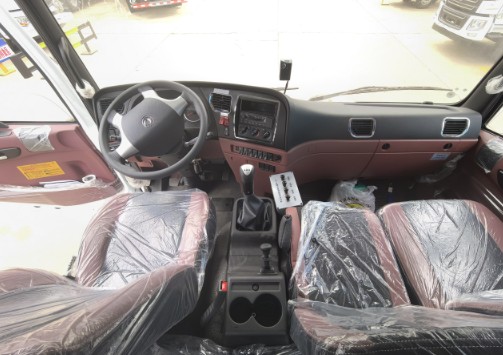

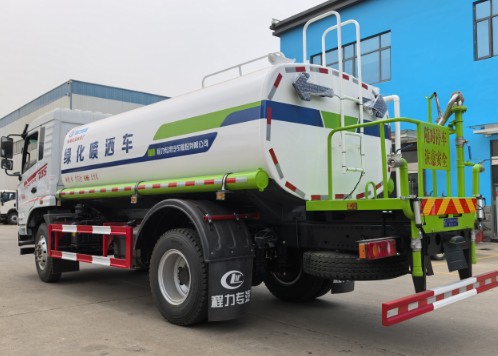

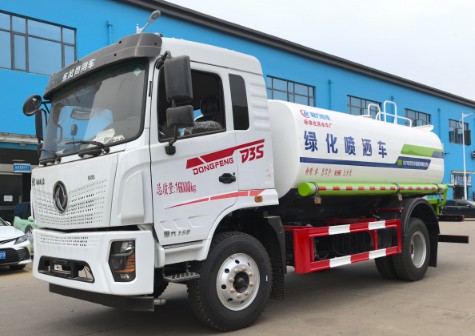

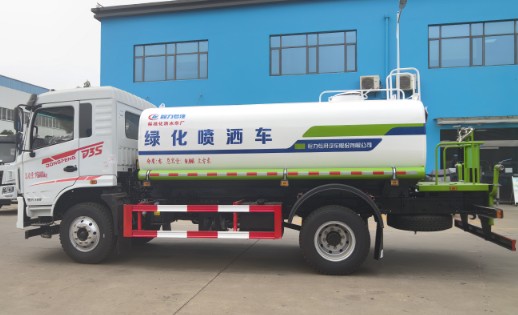

多方位圖片：
